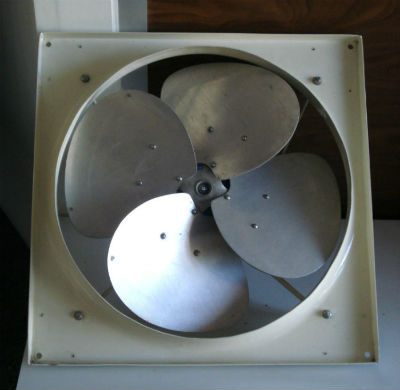

Οι αξονικοί ανεμιστήρες της σειράς DA, χρησιμοποιούνται για διακίνηση αέρος άνευ αεραγωγών σε πολύ χαμηλές πιέσεις. Αποτελούν εξέλιξη της παλαιότερης σειράς DA, με εφαρμογή βελτιώσεων στη μορφή των στοιχείων ροής αέρος και στη διάταξη στηρίξεως του ηλεκτροκινητήρα. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΞΟΝΙΚΩΝ ΑΝΕΜΙΣΤΗΡΩΝ DA
Οι πτερωτές φέρουν τέσσερα πτερύγια, από φύλλο αλουμινίου ικανού πάχους, επί ισχυρής χαλύβδινης επιψευδαργυρωμένης πλύμνης. Ζυγοσταθμίζονται δυναμικά και έτσι διασφαλίζεται η ήρεμη και αθόρυβη λειτουργία.
Η βασική πλάκα και το πλαίσιο στήριξης του ηλεκτροκινητήρα προστατεύονται από ηλεκτροστατική βαφή. Δύνανται να συνοδεύονται από προστατευτικό πλέγμα.
Παραδίδονται με ηλεκτροκινητήρες τριφασικούς ή μονοφασικούς 4 ή 6 πόλων.
ΑΠΟΔΟΣΕΙΣ ΑΞΟΝΙΚΩΝ ΑΝΕΜΙΣΤΗΡΩΝ DA
Οι αποδόσεις βασίζονται σε λειτουργία ελευθέρας ροής, υπό αντίθλιψη 1,5 mmWG, έως 10 mmWG, αναλόγως μεγέθους.
Η στάθμη θορύβου μετρήθηκε σε απόσταση 2,5 m, από την πλευρά εισόδου του αέρα.

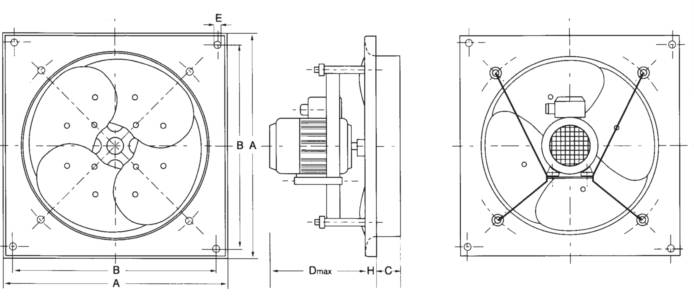

ΔΙΑΣΤΑΣΟΛΟΓΙΟ ΑΞΟΝΙΚΩΝ ΑΝΕΜΙΣΤΗΡΩΝ DA
| ΔΙΑΣΤΑΣΕΙΣ / DIMENSIONS (mm) | ||||||
| Τύπος | A | B | C | Dmax | Hmax | E (Φ) |
| DA 324/326 | 400 | 370 | 55 | 160 | 25 | 12 |
| DA 354/356 | 440 | 410 | 65 | 170 | 25 | 12 |
| DA 404/406 | 500 | 470 | 65 | 180 | 25 | 12 |
| DA 454/456 | 580 | 550 | 65 | 190 | 25 | 12 |
| DA 504/506 | 610 | 580 | 75 | 200 | 25 | 12 |
| ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ / TECNHICAL SPECIFICATIONS | ||||||||||||
| Τύπος / Τype | Διαμετρος πτερυγίου/ Diameter (mm) |
Παροχή αέρος V (m³/h) |
Στατική πίεση Pst (mmWG) |
Στροφές ανα λεπτό (RPM) | Ισχύς κινητήρα / Motor (PS) | Στάθμη θορύβου (dB) | Βάρος (kg) | |||||
| DA324 |
320 | 1500 | 1.5 | 1280 | 0.12 | 58 | 8.0 | |||||
| DA326 |
320 | 900 | 0.5 | 860 | 0.12 | 55 |
9.1 | |||||
| DA354 |
350 | 1800 | 1.5 | 1350 | 0.16 | 60 | 10.0 | |||||
| DA356 |
350 | 1100 | 0.5 | 860 | 0.12 | 58 | 11.1 | |||||
| DA404 |
400 | 3500 | 2.5 | 1360 | 0.25 | 65 | 11.2 | |||||
| DA406 |
400 | 2000 | 0.8 | 900 | 0.16 | 60 | 11.5 | |||||
| DA454 |
450 | 5000 | 3.5 | 1350 | 0.33 | 68 | 13.2 | |||||
| DA456 |
450 | 2900 | 1.2 | 920 | 0.25 | 62 | 13.3 | |||||
| DA504 |
500 | 6300 | 5.0 | 1350 | 0.50 | 72 | 14.5 | |||||
| DA506 |
500 | 3600 | 1.6 | 880 | 0.33 | 65 | 13.5 | |||||
