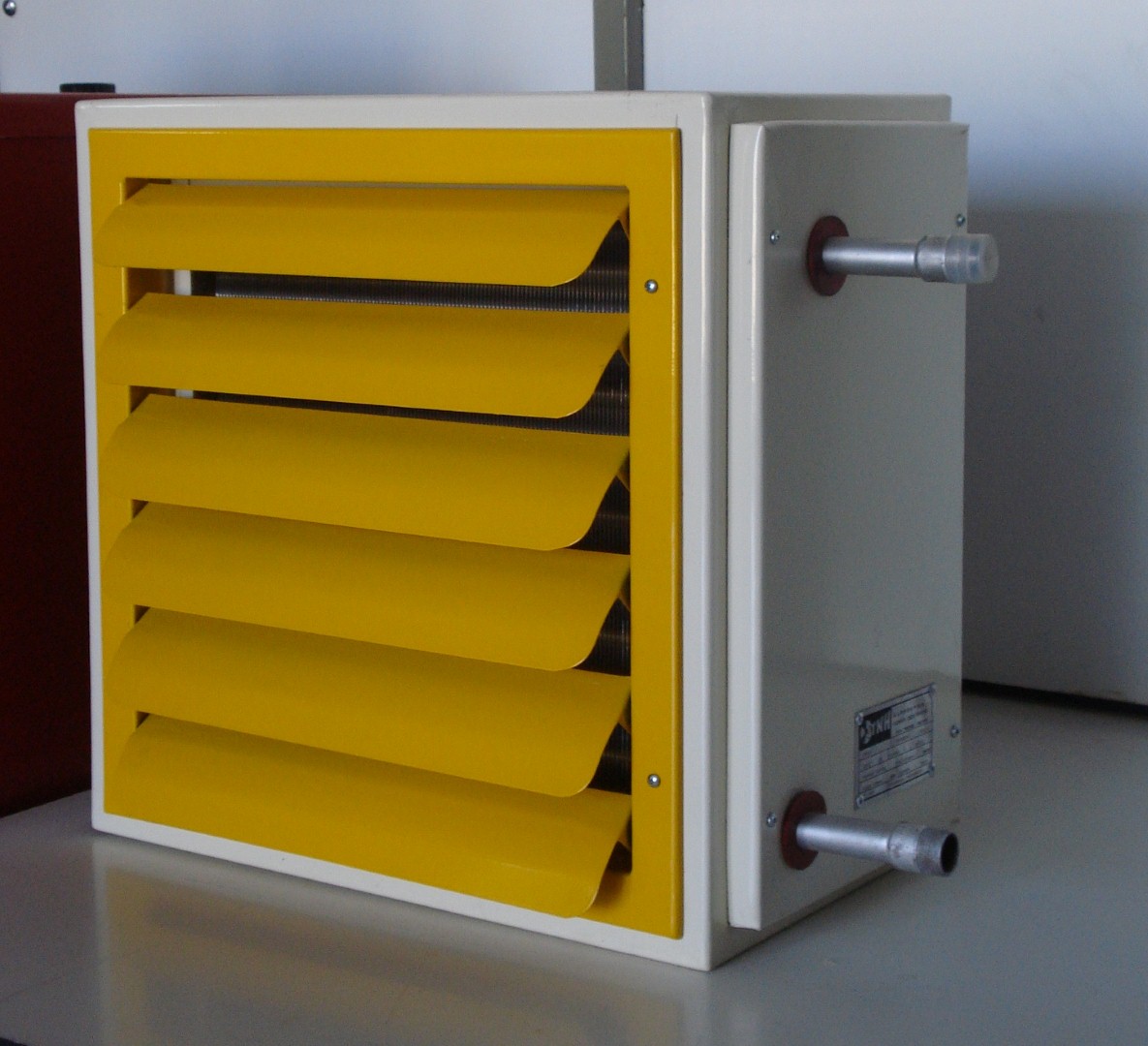

Τα αερόθερμα χρησιμοποιούνται για την θέρμανση μεγάλων χώρων όπως : εργοστάσια, αποθήκες γκαράζ κ.λπ. Σαν θερμαντικό μέσο χρησιμοποιούν νερό ή ατμό πιέσεως μέχρι 6bar. Κατασκευάζονται σε 2 σειρές: οριζόντιου άξονα (τοίχου) και κατακόρυφου άξονα (οροφής).Μπορούν να συνδεθούν με κιβώτιο μίξεως και dampers για λήψη εξωτερικού αέρα. Θερμαντική ικανότητα 8.000-40.000kcal/h για θερμό νερό 90/75º C. Μεγαλύτερα μεγέθη διατίθενται κατόπιν παραγγελίας.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΕΡΟΘΕΡΜΩΝ
Κέλυφος αεροθέρμου: κατασκευάζεται απο ισχυρά χαλύβδινα ελάσματα με ηλεκτροστατική βαφή
Στοιχείο: σωλήνες χαλκού, πτερύγια αλουμινίου, συλλέκτες χαλύβδινοι

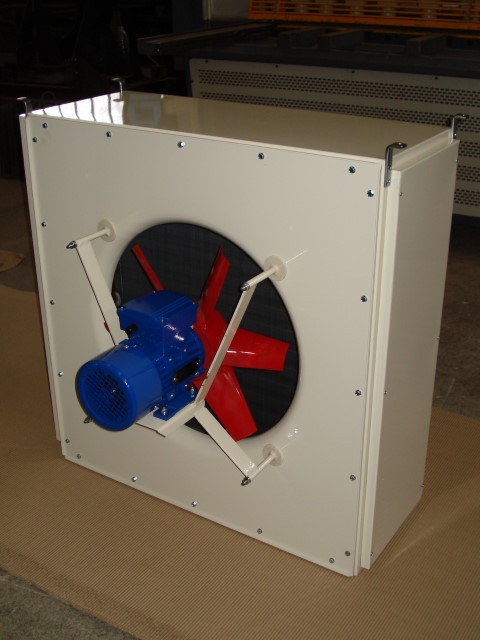

Πτερωτές: τύπου DA, ζυγοσταθμισμένες δυναμικά
Ηλεκτροκινητήρας: κλειστού τύπου, ΙΡ 44, τριφασικός ή μονοφασικός
Θερμαντικό μέσο: δια το σύνηθες στοιχείο είναι το θερμό νερό. Δια τον ατμό μέχρι 6bar χρησιμοποιείται ειδικό στοιχείο με σωλήνα χαλκού 13ID/15OD και πτερύγια αλουμινίου πάχους 0,3mm. Κιβώτιο μίξεως με dampers: όλα τα αερόθερμα μπορούν να συνοδευόνται με κιβώτιο μίξεως και damper συζευγμένο με μοχλισμό,για την λήψη και ανάμιξη εξωτερικού αέρα. Με αυτό επιτυγχάνεται παράλληλος εξαερισμός του χώρου εκεί όπου απαιτείται και στο επιθυμητό ποσοστό.

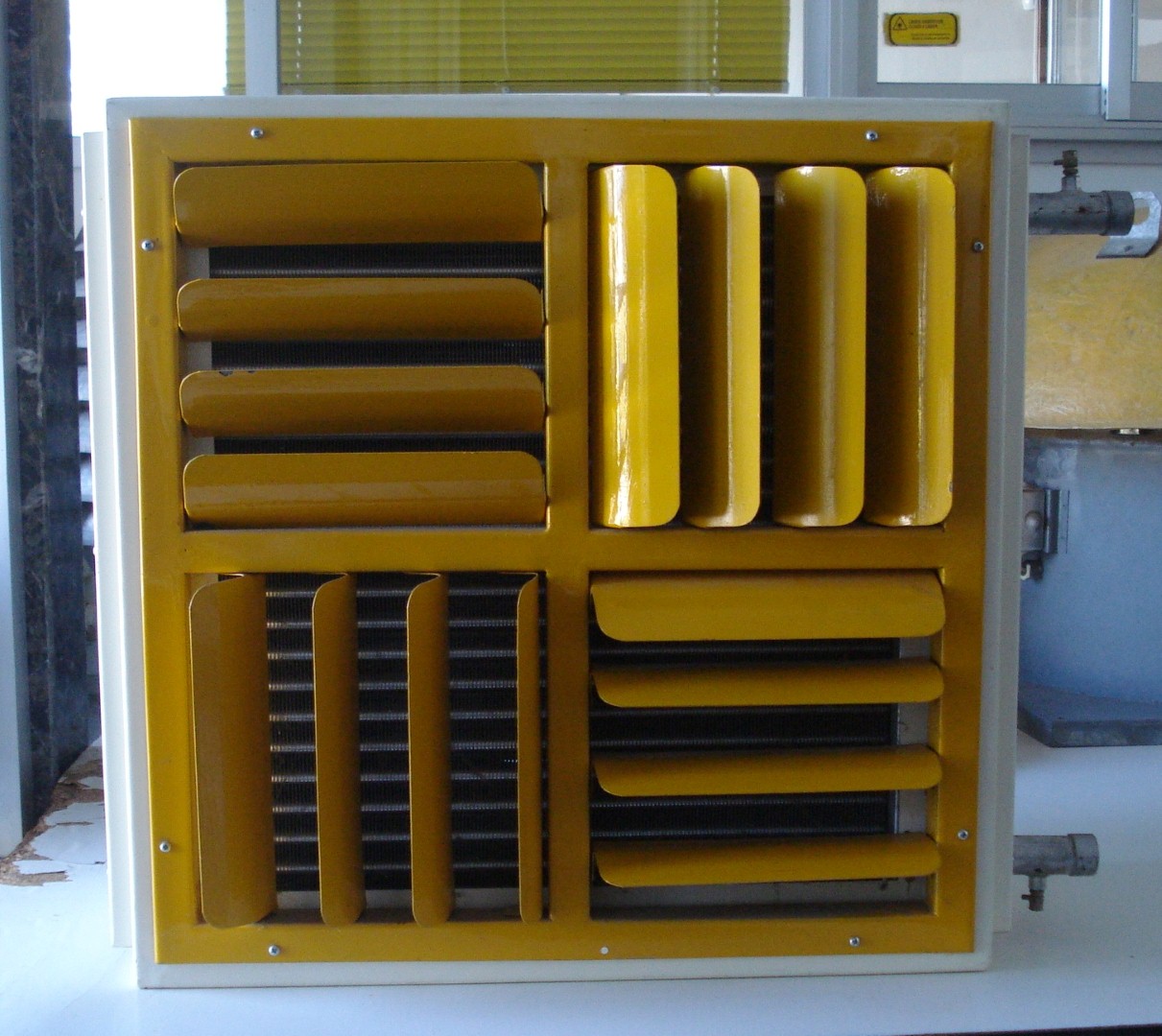

Ειδικά στόμια: χρησιμοποιούνται σε αερόθερμα οροφής, για την αύξηση του βεληνεκούς, σε χώρους με ύψος πάνω απο 6 εως 7 μέτρα. Για χώρους με ύψος έως 5 μέτρα, χρησιμοποιούνται στόμια τεσσάρων εδαφίων.
ΑΠΟΔΟΣΕΙΣ ΑΕΡΟΘΕΡΜΩΝ
Οι αποδόσεις των πινάκων αντιστοιχούν σε θερμοκρασία ύδατος προσαγωγής 90ºC, επιστροφής 75ºC και θερμοκρασία χώρου 15ºC.
Για τα αερόθερμα με στοιχείο ατμού, η απόδοση αντιστοιχεί σε πίεση ατμού 6atm.

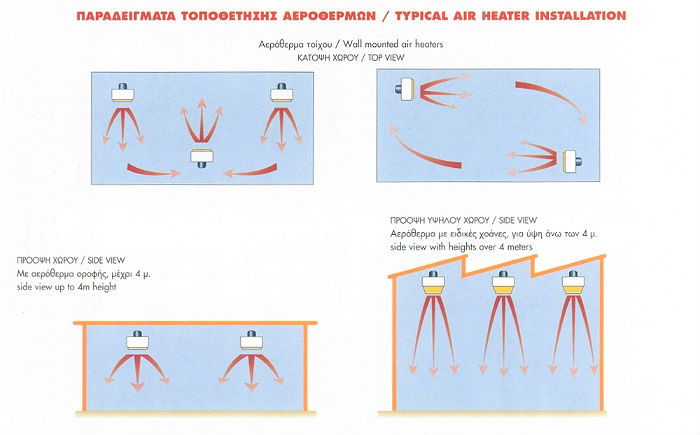

ΕΓΚΑΤΑΣΤΑΣΗ ΑΕΡΟΘΕΡΜΩΝ

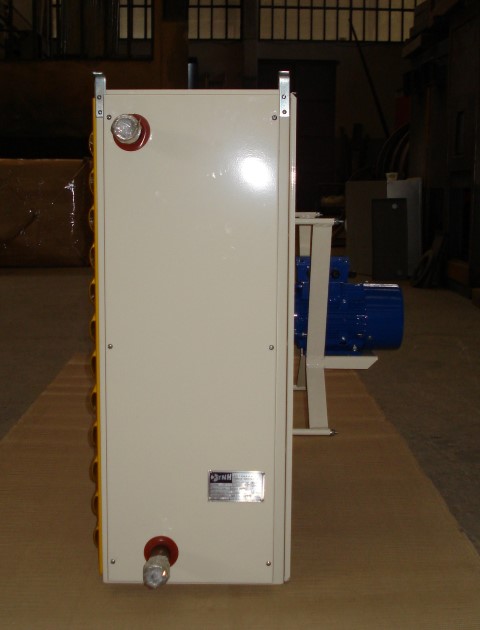

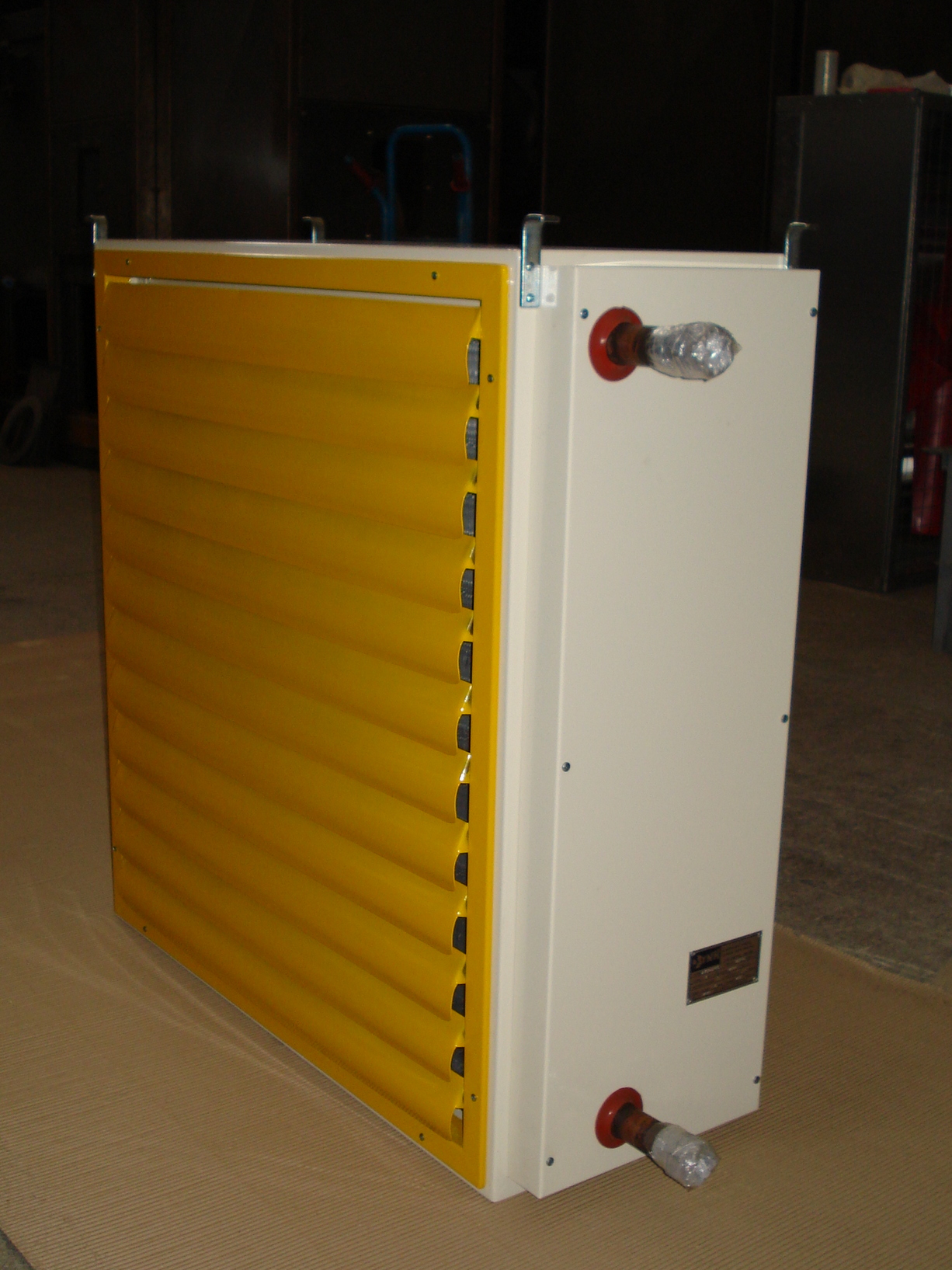

Η ανάρτηση πραγματοποιείται απο τεσσερις ειδικές θέσεις αναρτήσεως στο πάνω μέρος του αεροθέρμου, μέσω κοχλίων, ωστέ να είναι δυνατή ελαφρά αιώρηση, για παραλαβή πιθανών συστολών και διαστολών των σωλήνων συνδέσεως, προ πάντων στον ατμό. Επίσης είναι δυνατή η ρύθμιση της οριζοντίωσης, για την κυκλοφορία του αέρα στο ύδωρ, ώστε να αποφεύγεται η παγίδευση αέρα εντός των σωληνίσκων του στοιχείου, που συνεπάγεται διακοπή της κυκλοφορίας στην περίπτωση θερμού ύδατος. Συνδέσεις σωλήνων θερμού ύδατος στο κάτω στόμιο, σωλήνων ατμού στο άνω στόμιο (αντίθετα).
| Tύπος / Type | Aπόδοση / Thermal output (kcal/h) | Διαστάσεις / Dimensions (mm) | H/K Motor (PS/1400RPM) |
Βάρος / Weight (kg) |
Χωρητικότητα / Capacity (lt) |
|||||||||||||

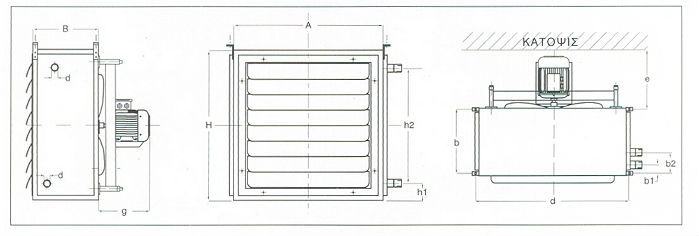

| Ύδατος / Water | Aτμού/ Steam | A | B | H | α | b | b1 | b2 | h1 | h2 | g | ε | d | Ύδατος/ Water | Aτμού/ Steam | |||
| AT-8-320 | 8000 | - | 480 | 300 | 405 | 490 | 280 | 80 | 120 | 70 | 345 | 200 | 300 |
1'' |
0.12 | 26 | - | 1.3 |
| AT-12-350 | 12000 | - | 550 | 300 | 500 | 560 | 280 | 80 | 120 | 70 | 435 | 200 | 300 |
1'' | 0.16 | 32 | - | 1.8 |
| AT-18-400 | 18000 | 30000 | 610 | 300 | 580 | 620 | 280 | 80 | 120 | 70 | 510 | 200 | 300 |
1'' | 0.33 | 37 | 41.5 | 2.8 |
| AT-25-450 | 25000 | 42000 | 715 | 300 | 580 | 725 | 280 | 80 | 120 | 70 | 615 | 200 | 300 |
1'' | 0.50 | 46 | 50 | 3.7 |
| AT-32-500 | 32000 | 55000 | 790 | 300 | 760 | 800 | 280 | 80 | 120 | 70 | 695 | 200 | 300 |
1'' | 0.75 | 60 | 65 | 4.8 |
| AT-40-500 | 40000 | 68000 | 900 | 300 | 850 | 910 | 280 | 80 | 120 | 70 | 790 | 200 | 300 |
1'' |
1.00 | 70 | 77 | 5.8 |
